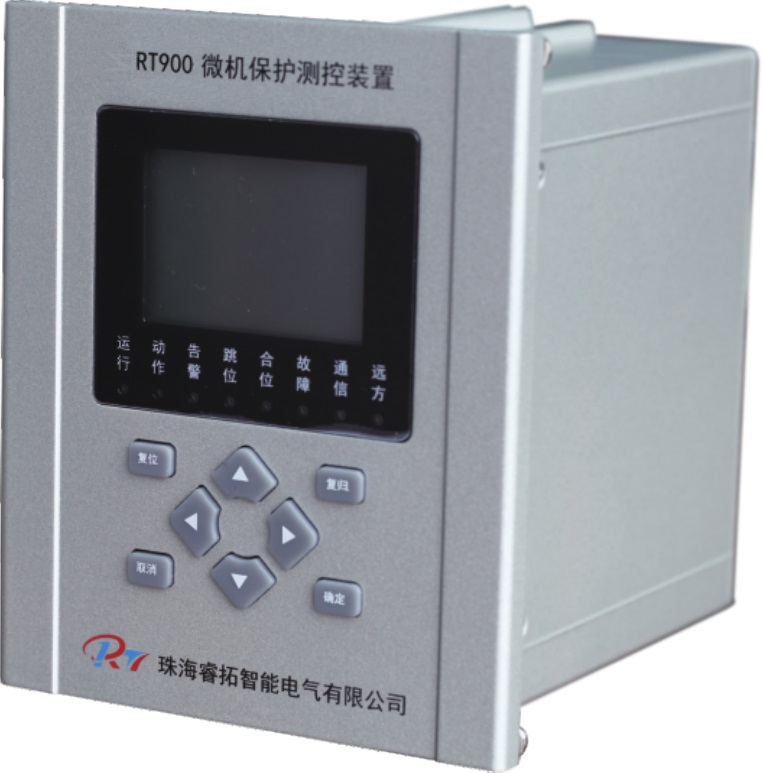

RT900-A60微機保護測控裝置

2021/3/20 18:20:13
詳細介紹

概述

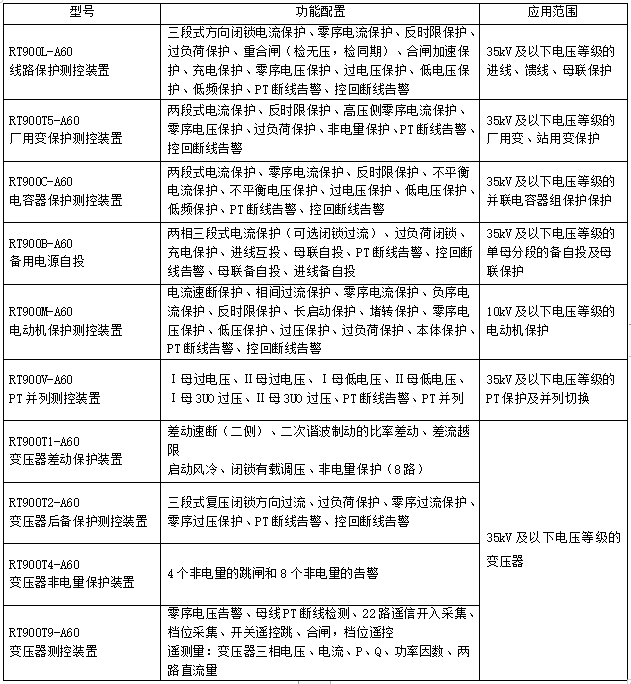

RT900X-A60系列保護測控裝置適用于工業和民用35kV及以下電壓等級的主變壓器、配電系統的線路(包含母聯及備自投保護)、廠用變及站用變、并聯電容器、電動機、PT及其并列的保護、測量、控制和管理,實現配電系統的無人值守和智能管理。

技術特點

u 采用32位處理器,主要元件采用進口器件,保證了產品在惡劣環境下的適應能力和可靠性。

u 人性化的人機接口、操作簡便直觀;

u 帶掉電保持的SOE和自檢報告;

u 完善的軟、硬件自檢,二級看門狗軟、硬件冗余設計,抗干擾性能強;

u 全密封嵌入式機箱設計,大屏幕全漢字顯示,可組屏或直接安裝在開關柜上;

u 具有 1~2路標準的 RS485 通訊接口,可選1~2路以太網通訊;

u 交直流兩用操作回路,自適應0.5~5A開關跳合閘電流;操作回路配置了防跳回路。

u 具有多路開關量輸入和輸出,可根據用戶需求在標準版本上擴充開入和開出,所有的開入均為交直流兩用。

u 高抗干擾性,通過10項電磁兼容認證(快速瞬變、靜電放電、浪涌抗干擾等)。

技術參數

Ø 工作電源 AC85~265V,DC220V,DC110V

Ø 操作回路電源 AC/DC220V,DC110V(訂貨時注明)

Ø 電流額定值In 5A/1A

Ø 電壓額定值Un 57.7V,100V

Ø 整機功耗 正常運行≤5W;裝置動作≤11W

Ø 電流輸入功耗 不大于0.5VA

Ø 電壓輸入功耗 不大于0.5VA

Ø 測量電流誤差 不大于0.2%

Ø 保護電流誤差 不大于2%

Ø 測量電壓誤差 不大于0.2%

Ø 開關量輸入通道數 14路

Ø 開關量輸入電壓 AC/DC220V,DC110V(訂貨時注明)

Ø 接點輸出通道數 8路

Ø 接點輸出工作電壓 AC250V/5A

Ø 通訊接口 RS485標配1路,光電隔離,帶防雷功能;以太網1路,10M/100M自適應

Ø 環境溫度 -10℃~+55℃  保證正常工作

Ø 相對濕度 5~95%

Ø 大氣壓力 86~106KPa
