概述

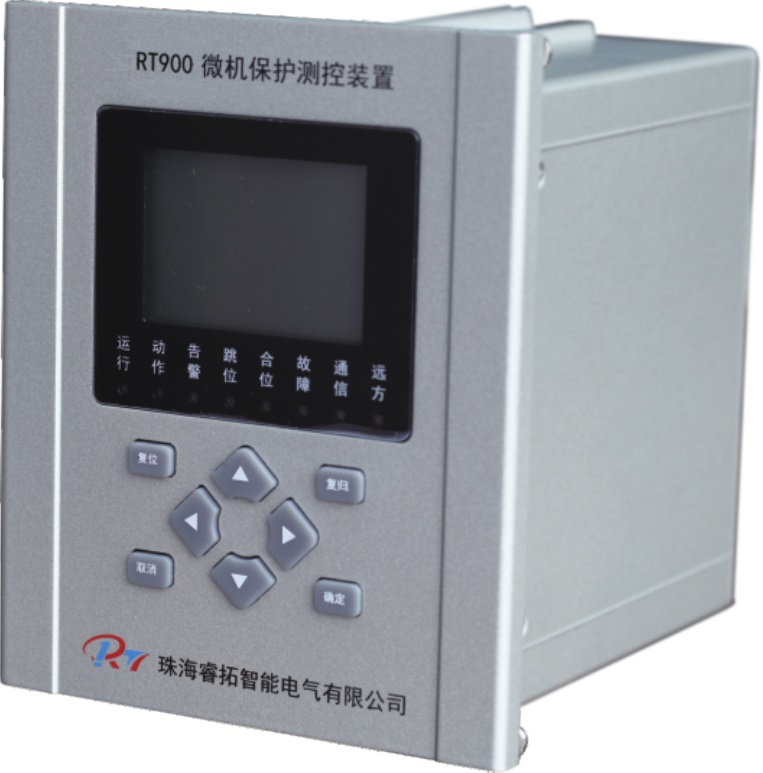

RT900X-D60系列保護測控裝置適用于工業和民用20kV及以下電壓等級的線路、廠用變、電動機、電容器、母聯及母線電壓的保護和測控。產品主要針對環網柜設計，也可用于普通開關柜，體積小、深度淺、具有完整的電流保護、電壓保護、開關量輸入（可編程設置出口、跳閘或告警）、繼電器輸出和通訊功能。

技術特點

u 采用32位處理器，主要元件采用進口器件，保證了產品在惡劣環境下的適應能力和可靠性。

u 除了具有完善的保護功能外，還具有對設備的電氣量的測量功能。

u 采用一體化型材機箱，安裝方便靈活，適用于固定式及混合式的柜型，也可集中組屏安裝。

u 可選交直流兩用操作回路，自適應0.5~5A開關跳合閘電流；操作回路配置了防跳回路。

u 配置工業級寬溫型160×160點陣液晶，全中文操作菜單及事故報文顯示。

u 高抗干擾性，通過10項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等）。

技術參數

Ø 工作電源 AC85~265V，DC220V,DC110V，（DC48V訂貨時需注明）

Ø 操作回路電源 AC/DC220V，DC110V（訂貨時注明），DC48V（訂貨時注明）

Ø 電流額定值In 5A/1A

Ø 電壓額定值Un 100V

Ø 整機功耗 正常運行≤5W；裝置動作≤11W

Ø 電流輸入功耗 不大于0.5VA

Ø 電壓輸入功耗 不大于0.5VA

Ø 測量電流誤差 不大于0.5%

Ø 保護電流誤差 不大于2%

Ø 測量電壓誤差 不大于0.5%

Ø 開關量輸入通道數 12路

Ø 開關量輸入電壓 AC/DC220V，DC110V（訂貨時注明），DC48V（訂貨時注明）

Ø 接點輸出通道數 8路

Ø 接點輸出工作電壓 AC250V/5A

Ø 通訊接口 RS485標配1路，光電隔離，帶防雷功能，一路以太網，10M/100M自適應

Ø 環境溫度 -10℃~+55℃  保證正常工作

Ø 相對濕度 5~95%

Ø 大氣壓力 86~106KPa
