RT-CES100開關柜環境綜合監測系統
一、設備簡介
RT-CES100開關柜環境綜合監控系統集SF6/O2氣體綜合在線、柜內環境溫濕度、電氣接點無線測溫與一體，可防止35KV電壓等級以下，SF6氣體斷路器開關柜因柜內氣體泄漏造成濃度降低，影響斷路器分、合閘瞬間產生的電弧快速熄滅、造成絕緣降低、形成短路故障。為了保障SF6斷路器柜安全運行，根據電力市場的需求，此裝置是我公司最新研發的新一代的實時在線監測SF6氣體柜內氣體濃度的一款產品。
本系統適用電力系統氣體斷路器開關柜日常運行中氣體濃度狀態監測，提供實時監測的數據為電力維護人員判斷該運行設備是否漏氣提供有力參考依據。
本裝置適用于SF6氣體斷路器生產廠家為開關柜配套監測儀器用，從而提升了柜的產品的整體性能，關鍵是為斷路器安全增添了一項智能化的安全保障措施。
二、產品特點
u 先進的高性能工業級微處理器，數據處理和信息存儲能力強，可靠性高，運行速度快；
u 裝置可選配溫濕度功能
u 裝置可選配無線測溫功能
u 人性化菜單設計，現場調試操作簡單、方便、快捷，
u 采用先進存儲技術，斷電后設定參數不丟失
u 具有RS485通訊功能實時把數據傳輸至后臺
u 具有2G\ 4G上網功能實現網絡數據連接與云平臺、APP對接
三、功能配置
|
功能配置（選配） |
功能說明 |
|
上網功能 |
2G\4G |
|
SF6\O2氣體傳感器 |
最多可接入4路 |
|
無線溫度傳感器 |
最多可接入24個 |
|
有線溫濕度傳感器 |
最多可接入4路 |
|
接入溫度傳感器類型 |
433有源、433無源 、433微型無源、2.4G有源、2.4G無源 |
四、產品功能
|
基本功能 |
功能介紹 |
|
接收數據 |
接收無線溫度傳感器上傳的溫度和傳感器工作電壓 接收無線溫濕度上的溫度值與濕度值 最多可接入兩路有線溫濕度傳感器數據 |
|
顯示數據 |

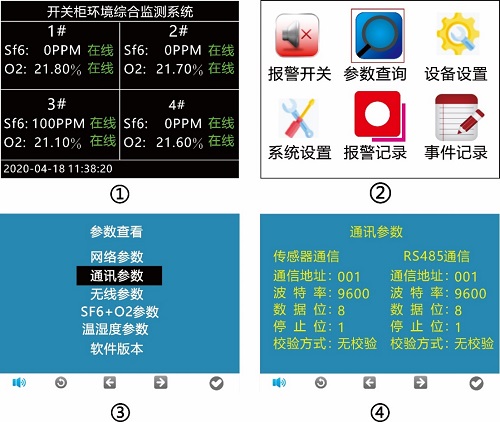

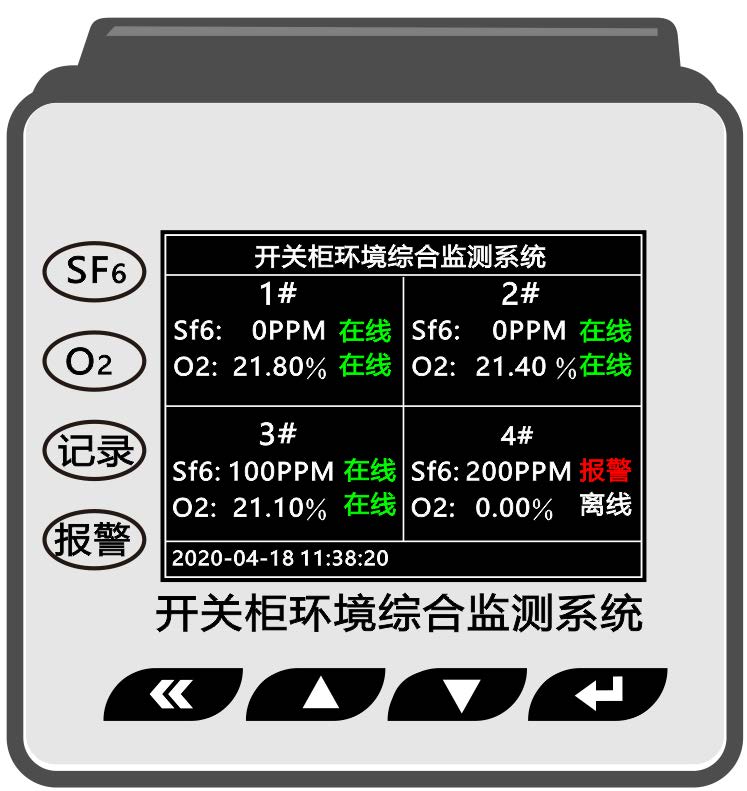

3.7寸彩色液晶顯示接收到的數據，顯示效果更直觀，背光開關可控，適用多種應用場合。 當接入無線溫濕度時按主機上左右鍵切換進行查看溫濕度數據。 當接入兩路有線溫濕度傳感器時，界面上固定顯示兩路溫濕度數據。 |
|
時鐘顯示 |
實時時鐘顯示，并作為事件記錄的時間基準 |
|
參數設置 |
所有參數靈活可設，操作方便，掉電數據不丟失 |
|
報警輸出 |
當有報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示 |
|
報警記錄 |
記錄SF6、O2、溫濕度、無線溫度等傳感器的報警信息 |
|
事件記錄 |
記錄SF6、O2、溫濕度、無線溫度等傳感器的在線、離線信息 |
|
密碼管理 |
采用密碼管理方式，設置參數時必須輸入密碼，密碼分為用戶密碼和系統密碼，輸入系統密碼可進行更高級的設置功能 |
|
通訊功能 |
RS485接口：本地485數據通訊 |
|
2G\4G模塊：網絡數據傳輸配合云平臺APP使用（選配）出廠設備上傳數據參數默認為傳輸?shù)奖竟驹破脚_(tái) |
五、產品性能參數
|
功能參數 |
技術參數 |
||
|
濃度測量 |
SF6 10 ~ 1500ppm |
||
|
氧氣測量 |
O2 0 ~ 25% |
||
|
無線測溫
|
測溫范圍 |
-25 ~ 125℃ |
|
|
無線頻率 |
2.4G/433MHz |
||
|
環境溫濕度 |
-40 ~ 80℃ 0 ~ 99% |
||
|
通訊參數 |
RS485接口，通訊距離不超過1.2KM |
||
|
2G或者4G上網模塊：網絡數據傳輸配合云平臺使用（選配） |
|||
|
整機功耗 |
≤5VA |
||
|
工作溫度 |
-10～70℃ |
||
|
工作濕度 |
≤90%RH,不結露，無腐蝕 |
||
|
繼電器接點參數 |
AC220V/5A無源接點 |
||
|
絕緣電阻 |
≥100MΩ(溫度在10~30℃,相對濕度小于80%) |
||
|
安裝方式 |
嵌入式安裝、導軌式安裝 |
||
|
工作電壓 |
AC85-265V/DC110-370V |
||
