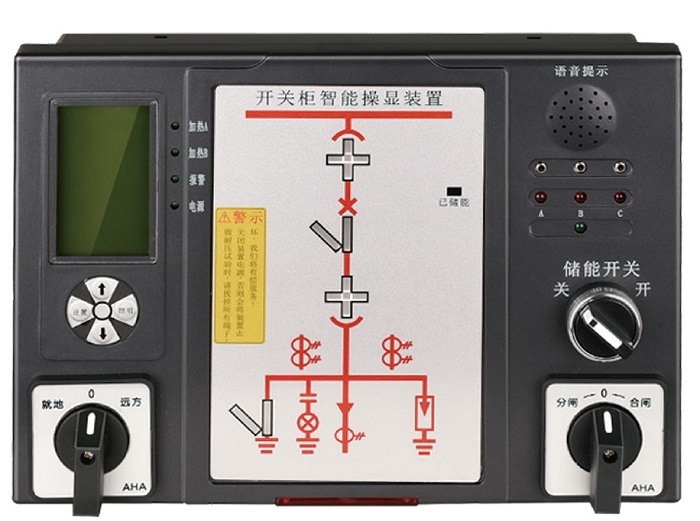

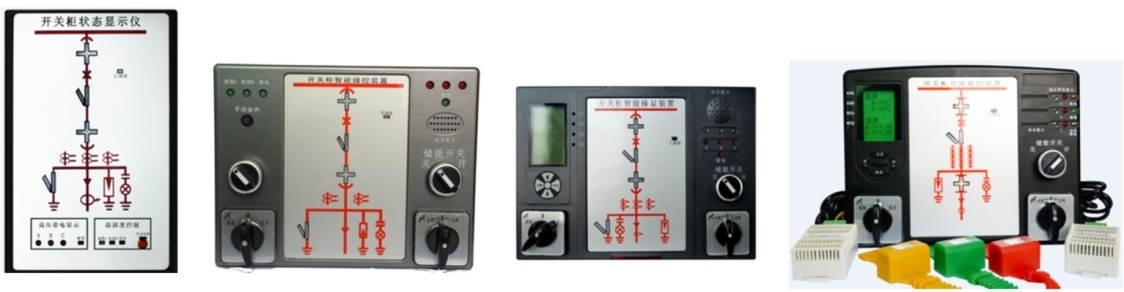

RTCX-100系列開關柜智能操顯裝置是針對目前中壓系統開關技術發展而開發設計的一種多功能智能化開關模擬綜合動態指示裝置，主要應用于電壓等級為0.1～40.5KV的各種戶內開關柜。 產品可集中指示一次回路模擬狀態、手車位置、隔離刀位置、接地刀位置、開關狀態、操作機構儲能狀態；可實現高壓帶電指示、帶電閉鎖輸出、自動加熱除濕、實時數字顯示溫濕度值及加熱器故障監測、超高溫報警并強制停止加熱、智能語音防誤提示、紅外人體感應、柜內電氣接點在線測溫、RS485通信接口等多種功能，簡化了開關柜面板設計，美化了部局，完善了開關狀態指示功能和安全性能的新型電氣裝置。目前該系列產品已廣泛地應用于電力、化工、鐵路、礦山、冶金、水泥等諸多行業。

技術特點

u 主要器件均為工業級器件；系統采用MICROCHIP的高檔PIC單片機；

u 電氣接點溫度通過2.4G/433M無線的方式傳遞，具有隔離切底、安全可靠、抗干擾能力強等特點；

u 開關量輸入和通訊接口均采用光偶+電源隔離，輸出采用12V繼電器隔離；

u 軟件上采用了冗余、容錯、數字濾波等技術，從而保證了產品的高可靠性，能在強干擾和惡劣環境下長期穩定工作；

u 多種傳感器可選擇，可根據現場要求選擇相適用的測溫傳感器；

技術參數

Ø 環境溫度 -10℃~+55℃（正常工作）

Ø 環境濕度 ≤95%

Ø 大氣壓力 80~110KPa

Ø 電 源 AC85~265V/DC110~370V

Ø 功 耗 ≤10W

Ø 隔離耐壓 2KV

Ø 電源跌落 200ms

Ø 溫度測量范圍 0℃~+70℃，±1℃

Ø 濕度測量范圍 0~99%RH，±5%RH

Ø 溫度測量范圍 -25℃~+200℃，±1℃

Ø 管理傳感器數量 ≤21只

Ø 通訊接口 RS485接口

Ø 通訊協議 Modbus協議

Ø 響應時間 ≤4s

Ø 保存時間 ≥10年

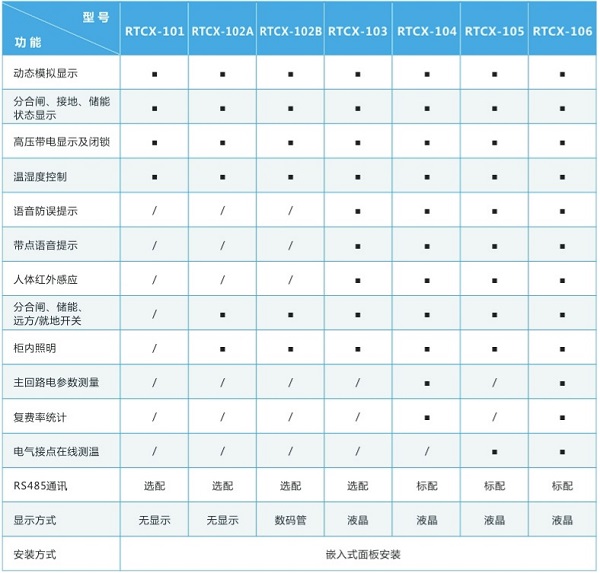

功能配置表
