概述

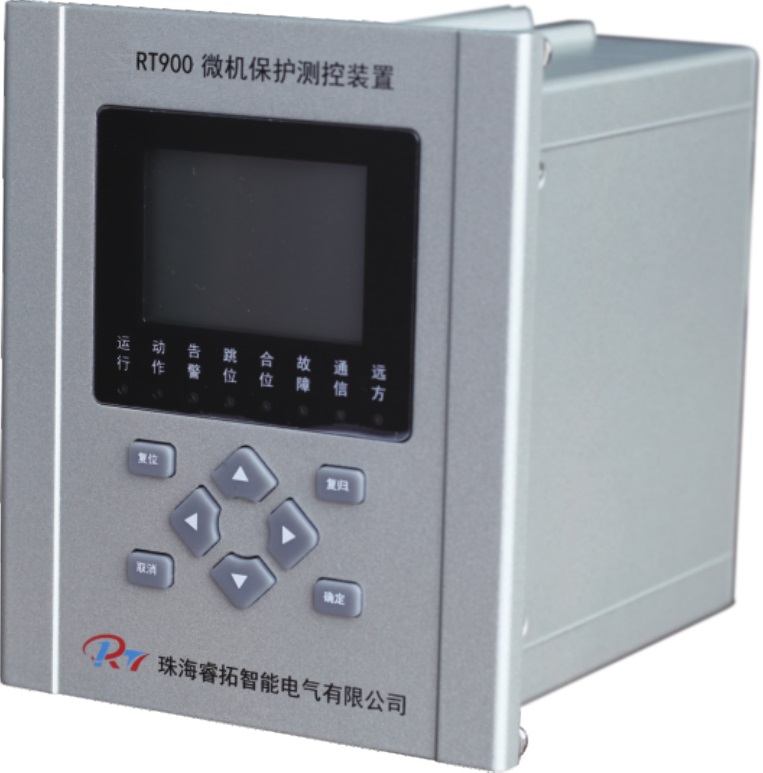

RT900X-H60 系列保護測控裝置適用于工業、企業以及電力系統35KV及以下電壓等級的配電系統的線路（包含母聯及其備自投）、廠用變及站用變、并聯電容器、電動機、PT及其并列的保護、測量、控制和管理，實現配電系統的無人值守和智能管理。

技術特點

u 采用32位處理器，16位AD采樣，主要元件全部采用進口器件，保證了裝置電氣設計上的高可靠性以及產品在惡劣環境下的適應能力和可靠性。

u 除了具有完善的保護功能外，還具有對設備的電氣量的測量功能及對設備的可編程控制功能。

u 采用一體化型材機箱，安裝方便靈活，適用于固定式及混合式的柜型，也可集中組屏安裝。

u 具有 1 個標準的 RS485 通訊接口(內置Modbus RTU 通訊協議)，可選配一路以太網通訊；

u 自適應操作回路，自適應0.5~5A開關跳合閘電流；操作回路配置了防跳回路。

u 配置工業級寬溫型4.3寸彩色液晶，全中文操作菜單及事故報文顯示。

u 人體感應開關，自動開啟液晶顯示，方便快速查看；

u 故障錄波功能，存儲故障前4個周波，故障后8個周波的故障信息；

u 高抗干擾性，通過10項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等）。

技術參數

Ø 工作電源 AC/DC85~265V

Ø 操作回路電源 AC/DC220V，DC110V（訂貨時注明）

Ø 電流額定值In 5A/1A

Ø 電壓額定值Un 100V

Ø 整機功耗 正常運行≤5W；裝置動作≤11W

Ø 電流輸入功耗 不大于0.5VA

Ø 電壓輸入功耗 不大于0.5VA

Ø 測量電流誤差 不大于0.5%

Ø 保護電流誤差 不大于2%

Ø 測量電壓誤差 不大于0.5%

Ø 開關量輸入通道數 16路（用戶使用12 路、內部4 路）

Ø 開關量輸入電壓 AC220V或DC220V

Ø 接點輸出通道數 10路

Ø 通訊接口 標配1路RS485通訊接口，可選配以太網通訊接口

Ø 環境溫度 -10℃~+55℃  保證正常工作

Ø 相對濕度 5~95%

Ø 大氣壓力 86~106KPa
